1、結構特點：

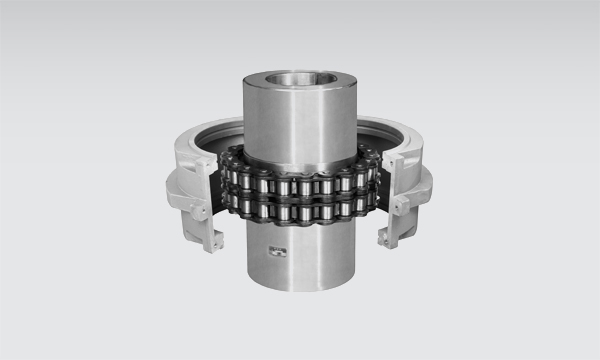

NYLA型鏈?zhǔn)铰?lián)軸器是我廠集多年生產聯軸器的經驗和參考發達國家先進技術資料開發的一種新型滾子鏈聯軸器，它的基本參數和主要尺寸與日本CRA系列相同，完全可以替代進口。工作原理是利用一條公用的鏈條同時與兩個齒數相同的并列鏈輪嚙合以實現兩個半聯軸器的聯接。其結構簡單、尺寸緊湊、重量輕，且有少量補償兩軸相對位移和緩沖的性能，最主要的優點是裝拆方便、維修容易。多用于潮濕、多塵、高溫和要求維修方便的場合，不宜用于起動頻繁，經常正反轉以及較劇烈沖擊載荷的場合。滾子鏈聯軸器需用潤滑脂進行潤滑。
2、標記示例

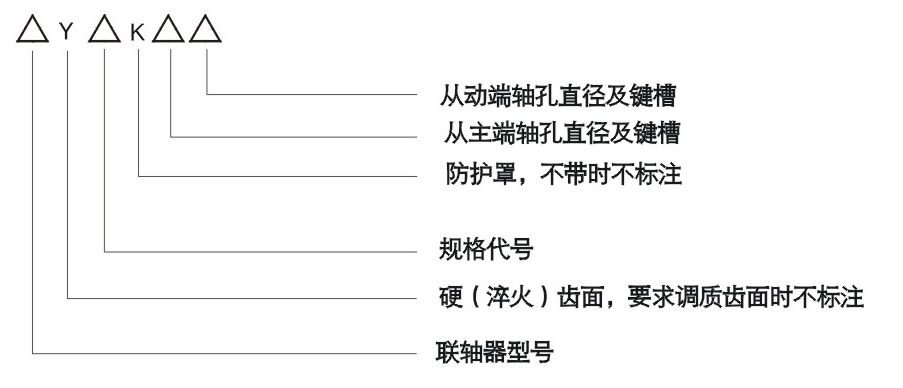

2.1型號意義
YLAY18K-170BX190表示規格是YLA型，硬齒面帶防護罩，主動端軸孔直徑為Φ170mm .120°雙鍵，從動端軸孔直徑為Φ190mm的滾子鏈聯軸器。
YLA18-170X190B1表示規格是YLA型，調質齒面不帶防護罩，主動端軸孔直徑為Φ170mm，從動端軸孔直徑為Φ190mm，180°雙鍵的滾子鏈聯軸器。
YLA180K-170X190B1表示規格是YLA型，調質齒面戴防護罩，主動端軸孔直徑為Φ170mm，從動端軸孔直徑為φ190mm的滾子鏈聯軸器。
3、傳動能力和主要尺寸
3.1傳動能力（硬齒面）
單位：KW
|
型號 |
******孔徑 |
|
YLA1 |
16 |
|
YLA2 |
22 |
|
YLA3 |
28 |
|
YLA4 |
32 |
|
YLA5 |
35 |
|
YLA6 |
40 |
|
YLA7 |
45 |
|
YLA8 |
56 |
|
YLA9 |
71 |
|
YLA10 |
80 |
|
YLA11 |
100 |
|
YLA12 |
110 |
|
YLA13 |
125 |
|
YLA14 |
140 |
|
YLA15 |
160 |
|
YLA16 |
200 |
|
YLA17 |
205 |
|
YLA18 |
260 |
|
YLA19 |
310 |
|
YLA20 |
380 |
|
YLA21 |
430 |
|
YLA22 |
470 |
|
YLA23 |
590 |
|
YLA24 |
700 |
